SW-ABF全自動包裝秤使用說明書(二）

四、操作

開機前檢查

1、檢查周?chē)蔁o(wú)影響本秤工作的因素存在，有必要將其排除。

2、接通電源開關，檢查是否符合額定數值。

3、檢查壓縮空氣壓力是否在～0.55Mpa。

4、空袋碼放是否整齊。

 5、上袋平臺是否由異物。

   開機

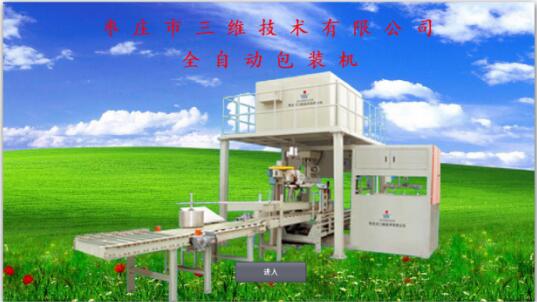

        閉合控制系統、電機驅動等控制柜總電源，觸摸屏及儀表上電，觸摸屏進入歡迎畫面：

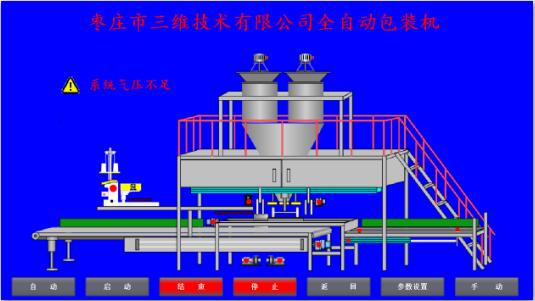

點擊“進入”進入運行畫面，如圖

運行畫面顯示設備示意圖、操作按鈕、運行指示燈及相關報警信息等。

開機前首先要進行參數的設定和確認(參數一般是由調試或生產過程中經驗獲得) 。

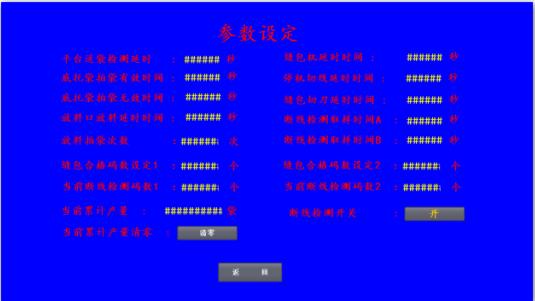

點擊屏幕“參數設置”按鈕,進入設置畫面,如圖

各項參數意義如下:

1、平臺送袋延時—是指缺袋狀態下，整摞空袋送袋到位的確認時間，此項參數的意義在于防止信號檢測到有袋而袋沒到位而產生誤吸動作。

2、底拖袋拍袋有效時間和無效時間決定袋底拍打頻率，袋底拍打有助于袋內物料敦實。

3、放料口放料延時時間是放料過程的延時時間。

4、拍袋次數根據需要設定，拍袋僅在放料過程中有效。

5、縫包合格碼數設定1和設定2是在斷線檢測模式為碼數判斷時，不斷線狀態下縫完一包編碼器記錄的最少碼數，實測碼數低于此值時判斷為斷線。

6、當前斷線檢測碼數1和碼數2是顯示當前實際檢測到的不斷線狀態下縫完一包編碼器記錄的碼數，此參數不可設置，僅為縫包合格碼數設定提供參考依據。

7、當前累計產量記錄顯示當前生產累計數量，可階段性通過清零按鈕清零重新記錄。

8、縫包機延時時間是斷線檢測的有效的延時時間。

9、縫包機延時切線時間縫包后延時切線時間，此參數決定拖線長度。

10、縫包切刀延時時間是切刀執行一個動作的時間，一般設為0.3秒。

11、斷線檢測取樣時間A和B是斷線檢測模式為間隔時間判斷模式時編碼器兩個脈沖之間的間隔時間，由于兩個編碼器旋轉速度不同，兩項參數也有所區別。

12、斷線檢測開關僅在設備調試過程中使用。

各項參數設定完成或檢查無誤后，可返回運行畫面進行下一步操作。

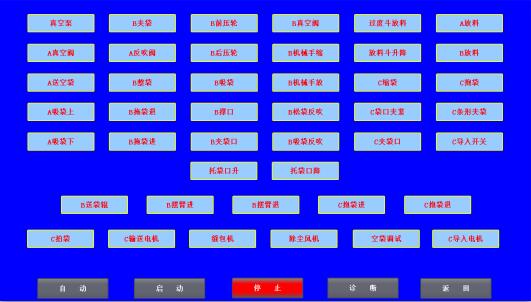

手動畫面

設備在手動狀態下可執行單個執行部件的動作，此功能可在調試過程中或生產過程中出現意外情況時使用。

 設備的自動運行

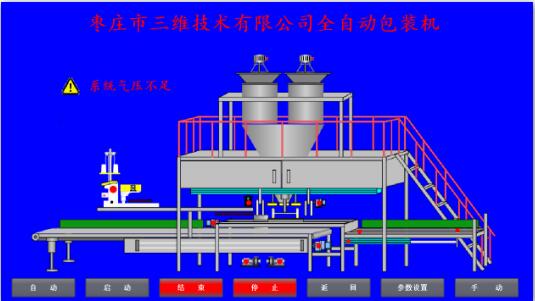

 返回運行畫面

如出現圖中報警信息時，在處理完報警內容并且沒有報警信息后，點擊“自動”按鈕，或外部旋鈕選擇，此時“自動”按鈕顯示為亮綠色，提示切換完成，按儀表啟動按鈕，啟動稱料系統，點擊屏幕或外部“啟動”按鈕，設備啟動時首先經過6秒左右的初始化，報警燈伴隨聲光報警，提示相關人員設備啟動，套袋擺臂執行一個抬起落下動作，以回到準備位置，抱袋小車如不在準備位置則回到準備位置。初始化完成后，屏幕上啟動按鈕亮起，設備進入正常工作狀態。

停機操作

    停機操作有兩種方式，一種是直接停機，直接點擊屏幕“停止”按鈕或外部停止按鈕設備立即相應停機命令停止正在執行的動作，各驅動電磁閥失電，

此停機方式主要應用在調試過程或生產非正常狀態。

    另一種方式是點擊屏幕或外部結束按鈕，此時儀表停止稱料，已經稱量完成的儀表在執行一個放料動作后停止，設備在全部放料完成后進入停機狀態。此項功能主要應用在當班完成或下班時防止各稱重倉或過渡料倉有物料寄存，導致因壓縮機停機氣壓降低后閥門因物料重力失去支撐而造成物料散落。
